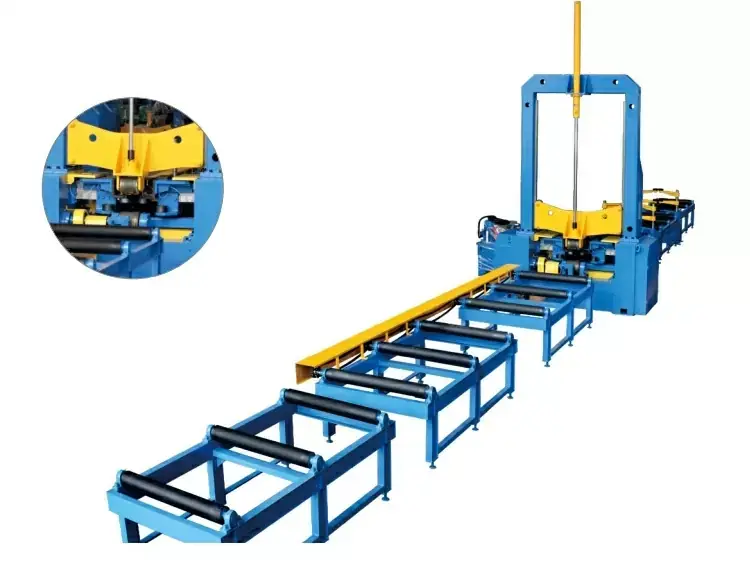

Tính năng nổi bật
- ✅ Điều khiển tự động bằng PLC tích hợp: Toàn bộ quy trình gá lắp và hàn điểm được điều khiển tự động, đảm bảo tốc độ cao và vận hành ổn định.
- ✅ Cấu trúc tối ưu, tiết kiệm không gian: Motor và hộp giảm tốc được đặt ở giữa dầm đáy giúp giảm chiều rộng máy, tiết kiệm diện tích nhà xưởng.
- ✅ Căn chỉnh chính xác cao: Sử dụng trục lệch tâm điều khiển các con lăn kẹp giúp tinh chỉnh độ chính tâm với sai số lý thuyết dưới 1mm.

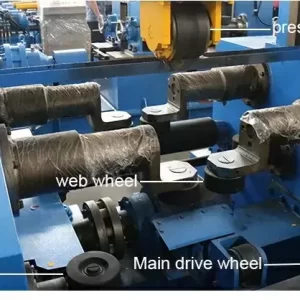

- ✅ Hệ thống kẹp thủy lực đa tầng: Bố trí 4 cụm con lăn kẹp chia làm 2 lớp (trên & dưới, trước & sau) giúp định vị chính xác và hiệu chỉnh biến dạng bản bụng.
- ✅ Ray trượt hình chữ nhật cao cấp: Cụm trượt kẹp sử dụng ray trượt chữ nhật giúp điều chỉnh khe hở chính xác, chống mài mòn, đảm bảo độ bền lâu dài khi làm việc với dầm cỡ nhỏ.
- ✅ Giường con lăn và điều khiển biến tần: Đảm bảo chuyển động êm ái, ổn định và kiểm soát tốc độ chính xác theo từng bước gia công.
- ✅ Căn chỉnh thủ công ở đầu ra: Hỗ trợ thao tác linh hoạt, đảm bảo độ thẳng của dầm sau gá.
Model máy gá lắp dầm H – Lựa chọn đa dạng phù hợp nhiều nhu cầu sản xuất

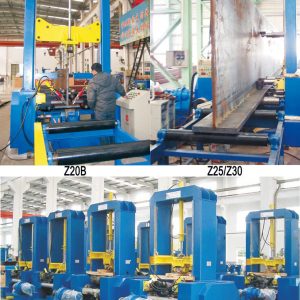

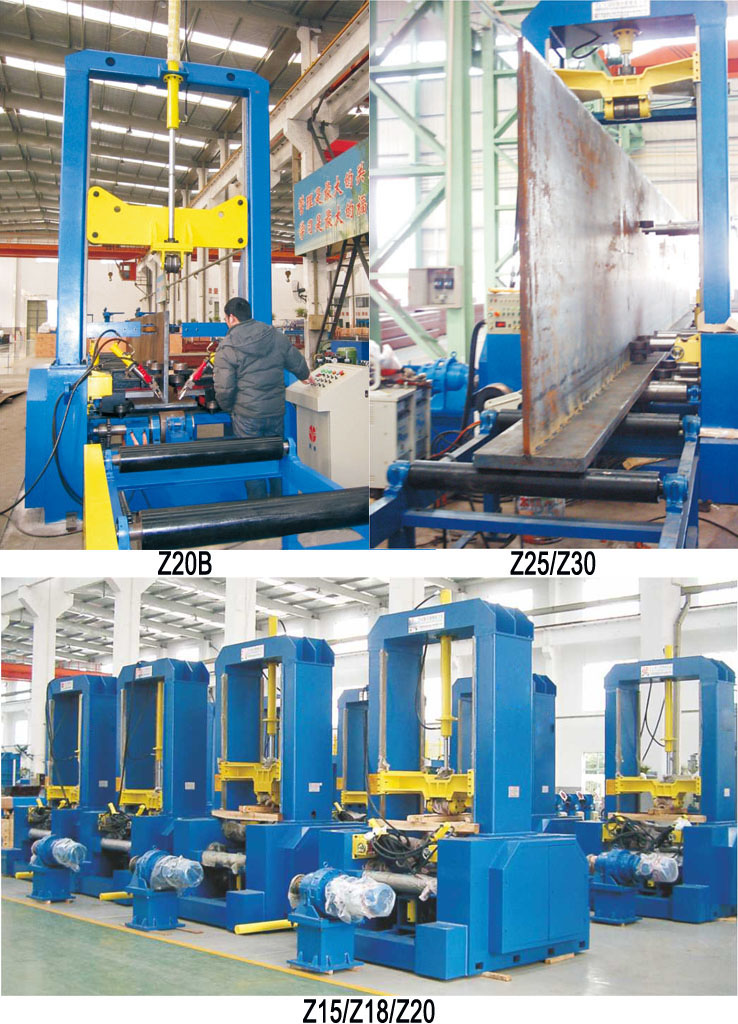

Dòng máy gá lắp dầm H tự động gồm nhiều model từ Z15 đến Z30, đáp ứng các kích thước dầm khác nhau từ phổ thông đến siêu lớn. Model Z20B là phiên bản cải tiến hiện đại nhất, có cấu trúc tối ưu và phạm vi gá rộng hơn.
| Model | Chiều dày bản bụng (mm) | Chiều cao bản bụng (mm) | Chiều dày bản cánh (mm) | Chiều cao bản cánh (mm) | Chiều dài phôi (mm) | Tốc độ gá (m/phút) | Công suất lắp đặt (kW) |
|---|---|---|---|---|---|---|---|
| Z15 | 50 | 200 – 1500 | 60 | 200 – 800 | 4000 – 15000 | 5 – 6 | 11.7 |
| Z18 | 50 | 200 – 1800 | 60 | 200 – 800 | 4000 – 15000 | 5 – 6 | 11.7 |
| Z20 | 50 | 200 – 2000 | 60 | 200 – 800 | 4000 – 15000 | 5 – 6 | 11.7 |
| Z20B | 80 | 160 – 2000 | 80 | 150 – 800 | 4000 – 15000 | 5 – 6 | 9.5 |
| Z25 | 50 | 200 – 2500 | 60 | 200 – 1000 | 4000 – 15000 | 5 – 6 | 11.7 |
| Z30 | 50 | 200 – 3000 | 60 | 200 – 1000 | 4000 – 15000 | 5 – 6 | 11.7 |
Gợi ý lựa chọn model phù hợp
- ✅ Z15 – Z18: Dành cho nhà máy gia công dầm H tiêu chuẩn, kích thước phổ biến.
- ✅ Z20: Phù hợp nhà thép tiền chế, yêu cầu năng suất cao, gá dầm cỡ lớn.
- ✅ Z20B: Phiên bản nâng cấp với cấu trúc gọn, kẹp chắc và căn chỉnh chính xác hơn, tối ưu cho các doanh nghiệp cần tính ổn định và độ chính xác cao.
- ✅ Z25 – Z30: Dành cho nhà máy kết cấu thép nặng, xử lý dầm H siêu lớn, công trình cầu, nhà máy điện, công nghiệp nặng…
Ưu điểm vượt trội
- Độ chính xác cao hơn so với kiểu điều khiển xi lanh thủy lực hoặc căn chỉnh cơ khí một bên.
- Cấu trúc chắc chắn, chống rung lắc, nâng cao độ cứng vững khi gá các loại dầm lớn.
- Có khả năng hiệu chỉnh độ cong của bản bụng nhờ bố trí kẹp hai lớp trước và sau.
- Thay thế hoàn toàn thao tác thủ công trong công đoạn gá lắp, giảm nhân công và thời gian.
Ứng dụng

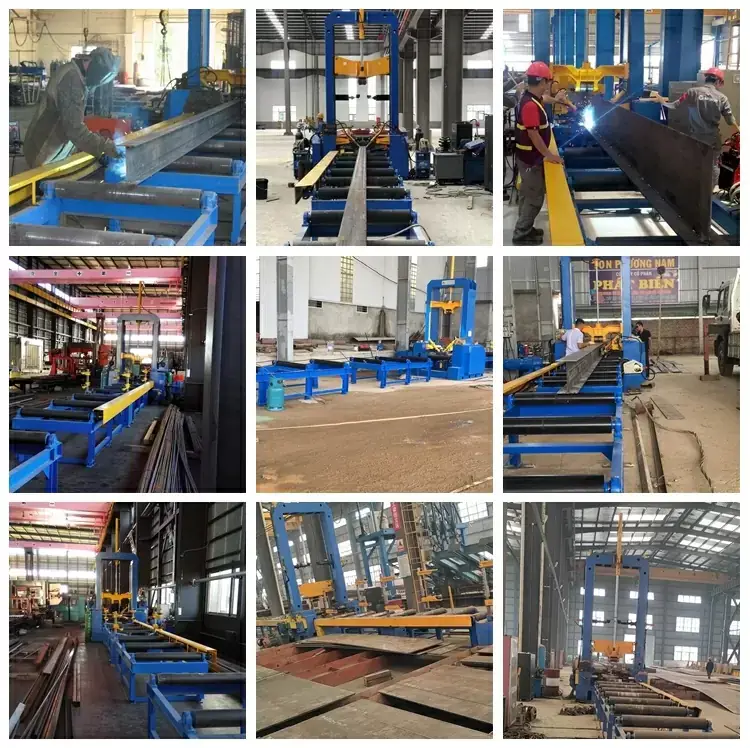

- Phù hợp cho dây chuyền sản xuất kết cấu thép nặng, nhà máy chế tạo dầm H, cột thép, khung kèo thép tiền chế, kết cấu cầu đường, bồn bể công nghiệp, nhà máy điện…
