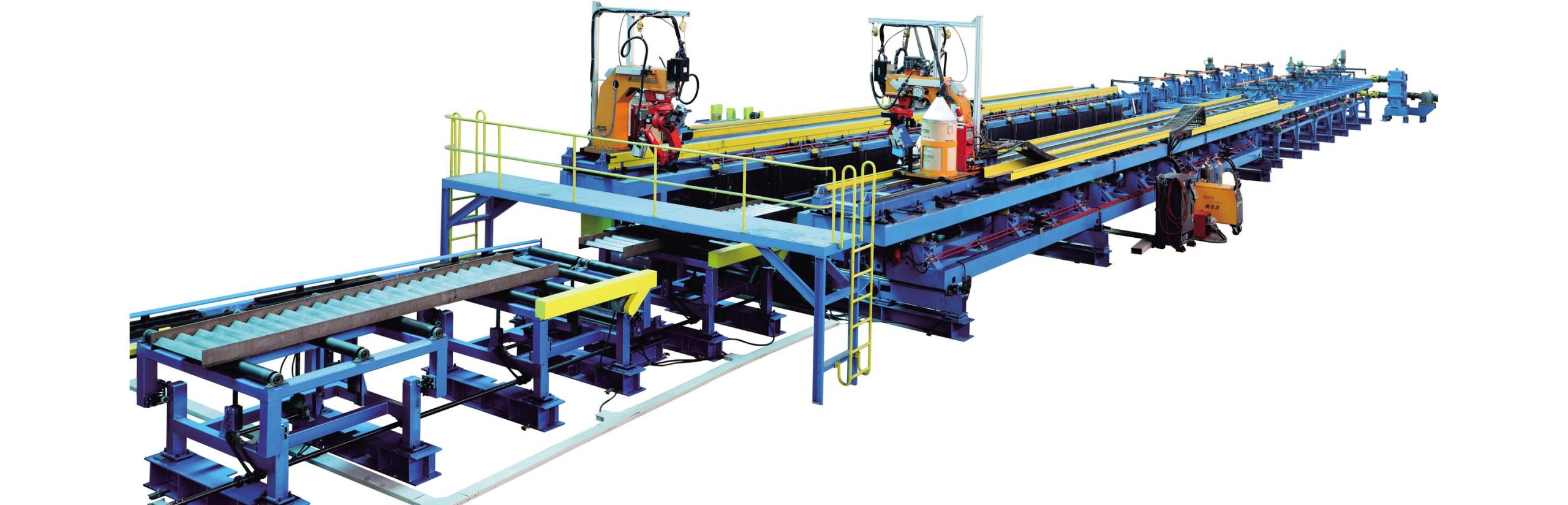

Dây chuyền hàn tự động dầm H dạng sóng JBH
Dây chuyền này được phát triển bởi Công ty TNHH Khoa học & Công nghệ Jinggong Chiết Giang. Toàn bộ quy trình sản xuất dầm H dạng sóng được thực hiện hoàn toàn tự động nhờ hệ thống robot hàn nhập khẩu từ Ý, với khả năng:
- Quét laser toàn bộ đường hàn
- Hàn đồng thời hai vị trí
- Tự động thay súng hàn
- Cắt mặt cắt ngang tự động
🧩 Cấu tạo dây chuyền
Dây chuyền hàn dầm H sóng JBH bao gồm:
- Máy cắt & chia cuộn thép (Slitting and Cut-to-Length – tùy chọn)
- Máy tạo sóng tấm bụng (Web Forming Machine)
- Máy cấp phôi tấm bụng & cánh (Feeding Machine)
- Máy hàn robot tự động dầm H sóng
- Thiết bị cắt mặt cắt ngang & cấp ra ngoài
Máy hàn tự động sử dụng robot hàn nhập khẩu từ Ý, có khả năng tự động quét laser toàn tuyến hàn, hàn đồng thời hai vị trí, thay đổi súng hàn và cắt đầu dầm, đảm bảo tự động hóa hoàn toàn, chất lượng cao, hiệu suất cao.
⚙️ Mô tả thiết bị chính

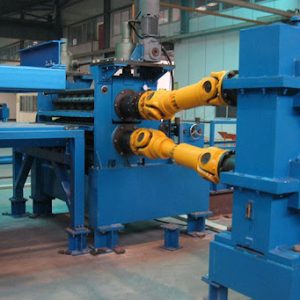

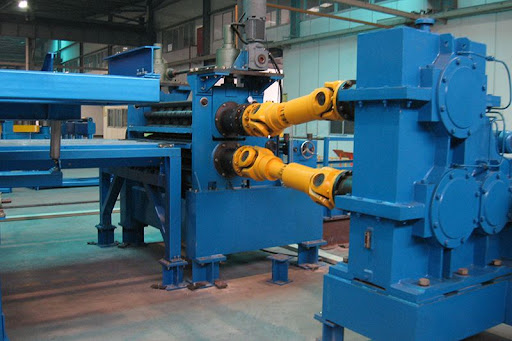

1. Máy tạo sóng tấm bụng
- Bao gồm trục lô trên và dưới.
- Trục dưới cố định, trục trên điều chỉnh lên xuống bằng mô-tơ và hệ thống PLC để tạo dạng sóng.
- Tốc độ cán điều chỉnh bằng biến tần.
- Đầu ra sử dụng xích tải.

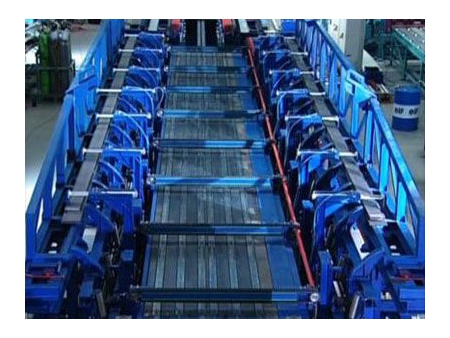

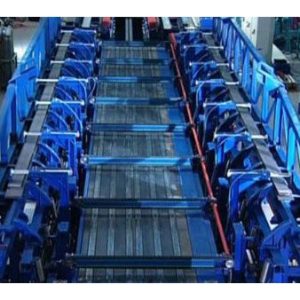

2. Máy cấp tấm bụng và cánh
- Đưa tấm sóng đến máy hàn.
- Thiết bị dịch chuyển tấm theo phương ngang.
- Hệ truyền động hai bên cánh đối xứng, truyền động bằng mô-tơ giảm tốc & cơ cấu nâng hạ.

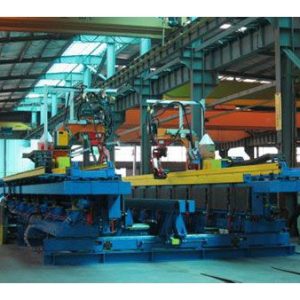

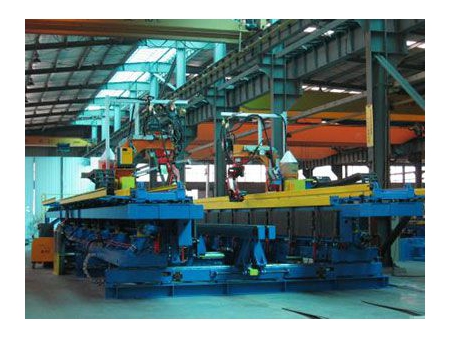

3. Máy hàn robot tự động dầm H sóng
- Sử dụng robot Ý, quét laser toàn tuyến hàn.
- Hàn đồng thời hai vị trí.
- Tự động thay súng hàn & cắt mặt đầu.
- Hỗ trợ hàn tấm sóng với cánh hai bên (kết cấu SIN beam).
4. Thiết bị cắt đầu & cấp ra
- Cắt và hạ dầm sau khi hàn xong.
- Có thể điều chỉnh theo chiều cao cánh.
- Dầm hoàn thiện được hạ xuống băng tải ngang để cấp ra ngoài.
5. Máy chia cuộn & cắt theo chiều dài (tùy chọn)
- Gồm: decoiler, feeder, máy làm phẳng, chia băng, cắt chiều dài.
- Lắp đặt phía trước máy tạo sóng.
📐 Thông số kỹ thuật chính
1. Máy tạo sóng tấm bụng (Corrugated Web Forming Machine)
| Hạng mục | Thông số |
|---|---|
| Độ bền vật liệu (MPa) | ≤345 |
| Độ dày thép | 2–6mm (≤235MPa); 2–4mm (≤345MPa) |
| Chiều rộng thép | 350–1500 mm |
| Chiều cao sóng | 40–50 mm |
| Bước sóng | ≈155 mm |
| Chế độ cấp liệu | Băng tải |
| Chế độ ra liệu | Xích tải |
| Công suất cấp liệu | 30 kW |
| Kích thước | 6235×1640×2500 mm |
| Trọng lượng | ≈11 tấn |
2. Máy hàn robot tự động dầm H dạng sóng (Corrugated Web H-beam Welding Robot)
| Hạng mục | Thông số |
|---|---|
| Chiều dài phôi | 4000 – 20000 mm |
| Độ dày tấm bụng | 2 – 6 mm |
| Chiều cao tấm bụng | 350 – 1500 mm |
| Độ dày cánh | 10 – 30 mm |
| Chiều rộng cánh | 150 – 500 mm |
| Phương pháp hàn | Robot nhập khẩu – hàn đồng thời 2 vị trí |
| Loại hàn | CO₂ MIG/MAG |
| Quét sóng | Quét laser toàn tuyến |
| Cắt đầu | Cắt plasma |
| Điều khiển | Tự động hoàn toàn |
| Tốc độ quét | ≥600 mm/s |
| Tốc độ hàn | Tối đa 830 mm/phút |
| Công suất | 132 kW |
| Kích thước | 24000×6500×3500 mm |
| Trọng lượng | ≈41 tấn |

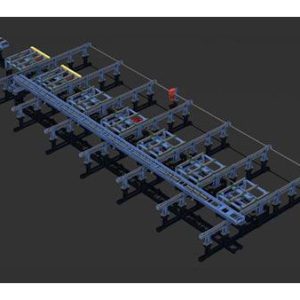

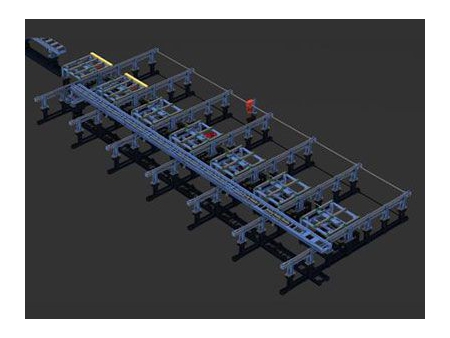

📦 Tổng thể dây chuyền
- Tổng công suất: 195 kW (không tính máy chia cuộn & cắt chiều dài)
- Tổng trọng lượng: 86 tấn (bao gồm cả dây chuyền chia cuộn)
- Kích thước tổng thể: 67550×8500×3500 mm (không tính máy chia cuộn)
