Máy cắt laser nạp cuộn (Coil-fed Laser Cutting Line)

Dây chuyền sản xuất cắt cuộn mềm tự động của Hymson là giải pháp tích hợp hoàn chỉnh, bao gồm:
máy nạp cuộn – máy tháo cuộn – máy cán phẳng chính xác 6 trục (Skin Pass Mill) – máy cắt laser – bộ phận tháo cuộn – hệ thống điều khiển điện, cho phép sản xuất tự động, liên tục đối với vật liệu dạng cuộn.

Mô tả
Đánh giá (0)

Máy cắt laser nạp cuộn (Coil-fed Laser Cutting Line)

THÔNG TIN THIẾT BỊ

Cấu hình & quy trình công nghệ Cấu trúc 15T của máy cắt laser sợi quang kết hợp máy cán phẳng 6 trục, đáp ứng vận hành CNC hoàn chỉnh, dễ sử dụng và bảo trì. Quy trình làm việc tiêu chuẩn: Tháo cuộn 15T (có tay ép, xe đẩy thủy lực, giá đỡ thủy lực) → Bộ giảm chấn → Cấp liệu qua máy cán 6 trục → Cắt laser.
Kết cấu giường máy (Machine Bed) Giường máy sử dụng kết cấu nhiều thanh dọc độc quyền của Hymson, kết hợp chốt và mối hàn mộng được cấp bằng sáng chế, tuân thủ tiêu chuẩn thiết kế máy công cụ CNC chính xác. Thông qua phân tích mô phỏng dữ liệu và thử nghiệm độ bền, đảm bảo: Kết cấu ổn định Thiết bị vận hành bền bỉ, lâu dài. Khung máy được xử lý nhiệt độ cao để loại bỏ ứng suất dư của vật liệu và ứng suất phát sinh trong quá trình hàn, giúp đạt: Độ bền cao Độ chính xác cao Dung sai nhỏ. Vách ngăn thông minh ở giữa dùng cho hút khí và loại bỏ bụi; cửa hút khí sẽ tự động mở theo vùng cắt, giúp giảm tối đa bụi phát tán trong quá trình cắt.
Dầm ngang nhôm hiệu suất cao Áp dụng kết cấu dầm nhôm kéo độc quyền của Hymson, có: Trọng lượng nhẹ Độ bền kéo cao Hiệu suất động học vượt trội. Dầm được kiểm chứng bằng mô phỏng dữ liệu và thử nghiệm thực tế với nhiều chiều dài khác nhau, đảm bảo: Độ cứng Độ ổn định Đặc tính động học khi vận hành lâu dài. Độ biến dạng tối đa dưới gia tốc 1,5G chỉ 0,01317 mm (theo phân tích phần tử hữu hạn – FEA), vượt xa tiêu chuẩn công nghiệp.

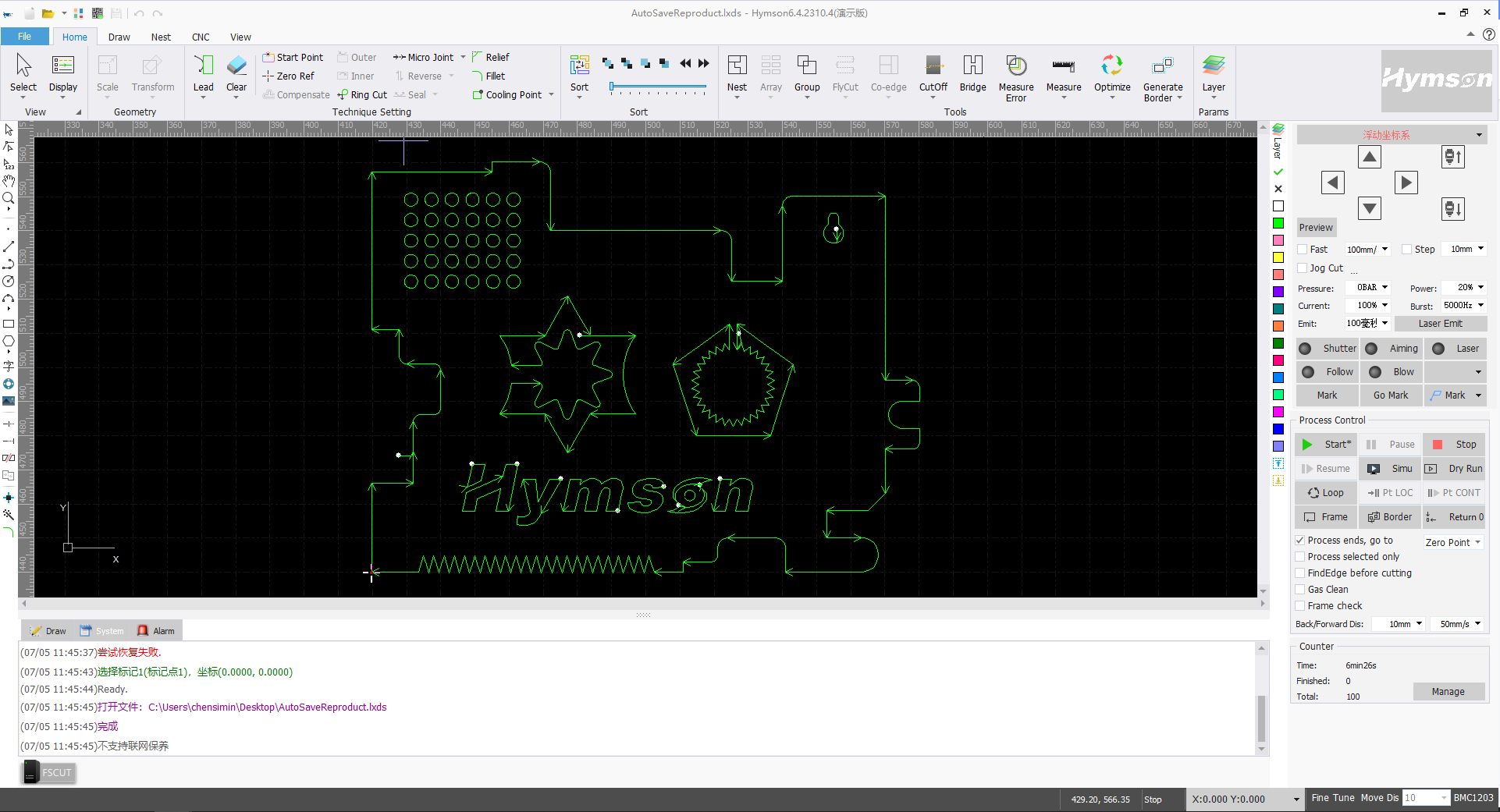

Hệ thống điều khiển CNC Hệ CNC FSCUT – Bochu FSCUT là hệ CNC cắt laser có hiệu quả kinh tế cao, phát triển trên nền bus EtherCAT, thực hiện: Điều khiển chuyển động Điều khiển laser Điều khiển khí cắt. Được ứng dụng rộng rãi trong: Gia công kim loại tấm Thiết bị nhà bếp Ngành đèn chiếu sáng. Hệ thống có thể kết hợp với dây chuyền nạp – tháo phôi tự động và dây chuyền sản xuất linh hoạt FMS, hỗ trợ sản xuất tự động hóa quy mô lớn, đặc biệt phù hợp cho các nhà máy gia công kim loại tấm dạng cuộn.
