MÁY CẮT LASER TỐC ĐỘ CAO HYMSON DÒNG BÀN ĐƠN HF-G

Đặc điểm kỹ thuật nổi bật

• Cắt tốc độ cao – độ chính xác cao
  Đảm bảo chuyển động chính xác, đục lỗ nhanh, đường cắt gọn, ổn định.
• Kết cấu chịu lực cao + thông gió thông minh
  Giúp thiết bị vận hành ổn định trong thời gian dài, đồng thời đảm bảo an toàn sản xuất.

CẤU TRÚC MÁY Thiết kế mô-đun

• Các mô-đun chức năng độc lập nhưng được tích hợp khoa học, tạo nên sự đồng bộ cao cho toàn bộ máy.

• Đảm bảo độ bền, độ tin cậy, đồng thời rút ngắn chu kỳ phát triển sản phẩm, đáp ứng nhanh nhu cầu thị trường.

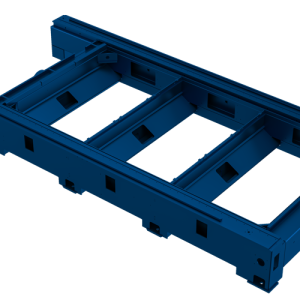

• Thân máy được hàn từ thép cường độ cao, đảm bảo kết cấu ổn định và vận hành lâu dài.

• Trải qua xử lý nhiệt độ cao để loại bỏ tối đa ứng suất bên trong do vật liệu và quá trình hàn gây ra.

• Đảm bảo độ bền cao, độ chính xác cao và dung sai nhỏ trong suốt quá trình sử dụng.

Dầm ngang cường độ cao

• Sử dụng dầm nhôm kéo thiết kế độc quyền của Hymson, có:
  • Trọng lượng nhẹ
  • Độ bền kéo cao
  • Hiệu suất động học vượt trội
• Được kiểm chứng thông qua mô phỏng và thử nghiệm thực tế với nhiều chiều dài và cấu hình khác nhau, đảm bảo:
  • Độ cứng
  • Độ ổn định
  • Tính năng động học lâu dài.

Động cơ servo

• Sử dụng động cơ servo và bộ drive thương hiệu, độ phân giải encoder cao.
• Đặc tính:
  • Động học cao
  • Kết cấu gọn
  • Hiệu suất năng lượng tốt.

Hệ truyền động bánh răng – thanh răng chính xác

• Bánh răng và thanh răng độ chính xác cao, được gia công và mài bằng máy ALPHA.
• Đặc điểm:
  • Độ ăn khớp và độ chính xác rất cao
  • Tốc độ truyền động nhanh
  • Chuyển động êm, ít ồn.
• Áp dụng kết cấu cổng trục kép, giúp:
  • Tăng tốc độ di chuyển
  • Nâng cao hiệu suất cắt.
• Kết cấu truyền động tải nhỏ gọn, giảm mô-men xoắn dư và triệt tiêu rung động hiệu quả.

Hệ thống điều khiển số CNC

Hệ thống được xem là nền tảng điều khiển trung tâm của máy cắt laser phẳng, được phát triển trên kiến trúc Windows 10. Toàn bộ tính toán dữ liệu được thực hiện bằng CPU công nghiệp, đảm bảo an toàn, độ tin cậy cao và có khả năng tự chẩn đoán trong quá trình vận hành.

Hệ thống FSCUT (thuộc Bochu) là hệ điều khiển chuyên dụng cho cắt laser phẳng, tập trung vào ba mảng chính:

• Xử lý công nghệ cắt laser
• Chức năng lồng ghép (nesting)
• Điều khiển quá trình gia công laser
