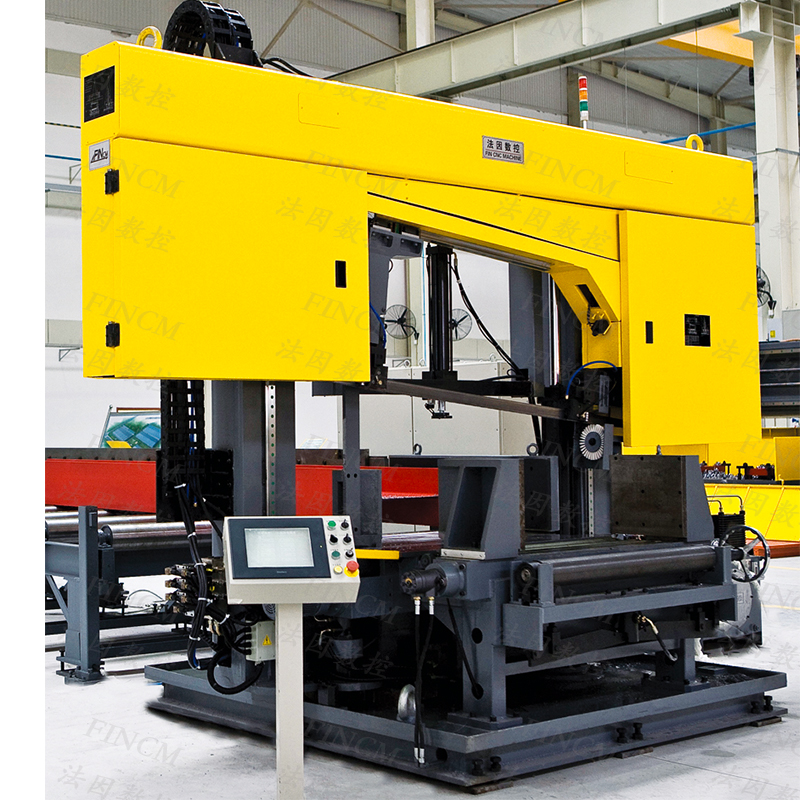

Máy Cưa Vòng Đứng CNC DJ1250C – Dòng FINCM
Chi tiết và Ưu điểm
- Kết cấu tổng thể hiện đại, tích hợp đầy đủ hệ thống
Máy cưa vòng kim loại CNC bao gồm: xe cấp phôi CNC, thân máy chính, hệ thống thủy lực, hệ thống điện và hệ thống khí nén, đảm bảo hoạt động ổn định và tự động hóa cao. - Khung cưa có độ cứng cao, tuổi thọ lâu dài
Khung cưa được thiết kế chắc chắn, chịu tải cắt lớn và lực căng lưỡi cưa cao mà vẫn giữ được độ bền trong suốt quá trình làm việc. - Cấp liệu kỹ thuật số chính xác
Khung cưa sử dụng van tỷ lệ servo thủy lực kết hợp với encoder, cho phép cấp liệu kỹ thuật số chính xác và kiểm soát hành trình hiệu quả. - Bảo vệ quá tải bằng chức năng cắt bán tự động
Máy được tích hợp chức năng giám sát dòng điện động cơ chính. Khi phát hiện quá tải, máy sẽ tự động chuyển sang chế độ cắt tiến-lùi từng phần để tránh hiện tượng kẹt lưỡi cưa, tăng tuổi thọ thiết bị. - Bàn xoay dạng khung cứng vững, cắt ổn định
Bàn xoay sử dụng kết cấu dạng khung, mang lại độ ổn định cao, ít rung lắc khi cưa và đảm bảo bề mặt cắt phẳng, đẹp. - Lưỡi cưa sử dụng hệ thống căng thủy lực thông minh
Cơ cấu căng lưỡi thủy lực giữ lực căng ổn định ngay cả khi vận hành tốc độ cao, giúp kéo dài tuổi thọ lưỡi cưa và nâng cao hiệu quả cắt. - Hệ thống tự động làm sạch phoi
Máy được trang bị bàn chải quay gắn trên khung cưa giúp tự động làm sạch phoi sắt bám trên lưỡi cưa sau khi cắt, đảm bảo máy luôn vận hành trơn tru. - Chức năng xoay bàn cưa linh hoạt từ 0° đến 45°
Toàn bộ thân máy quay góc thay vì di chuyển vật liệu, giúp cắt được các góc tùy chỉnh từ 0° đến 45° một cách chính xác, thuận tiện mà không cần xoay phôi.
Thông số kỹ thuật sản phẩm
| STT | Hạng mục | Thông số kỹ thuật |
|---|---|---|
| 1 | Công suất động cơ chính | 15kW |
| 2 | Kích thước lưỡi cưa (mm) | Dày: 1.6 / Rộng: 67 / Chu vi: 9300 |
| 3 | Tốc độ lưỡi cưa | 20 – 100 m/phút (có thể điều chỉnh) |

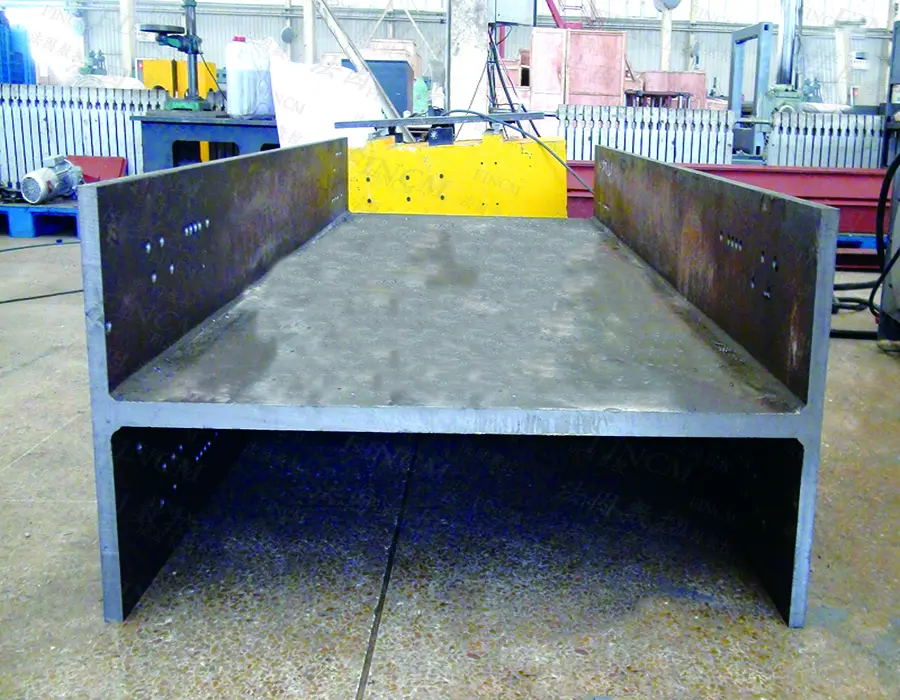

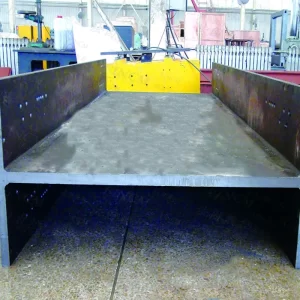

| 4 | Khả năng cắt (dầm H) ở góc 90° | Tối đa: 1250 × 600 mm |
| 5 | Khả năng cắt tối thiểu | Tối thiểu: 200 × 75 mm |
| 6 | Khả năng cắt ở góc 45° | Tối đa: 750 × 600 mm |
| 7 | Góc xoay | 0° ~ 45° |
| 8 | Chiều cao bàn làm việc | 800 mm |
| 9 | Kích thước tổng thể – Rộng | 4400 mm |
| 10 | Kích thước tổng thể – Dài | 2800 mm |
| 11 | Kích thước tổng thể – Cao | 2820 mm |
| 12 | Nhiệt độ môi trường làm việc | 0℃ ~ 40℃ |
| 13 | Nguồn điện yêu cầu | 3 pha, 4 dây, điện áp AC 380V ±10%, tần số 50Hz |
| 14 | Trọng lượng máy | Khoảng 10.000 kg |
Danh sách linh kiện nhập khẩu chính
| STT | Tên linh kiện | Thương hiệu | Xuất xứ |
|---|---|---|---|
| 1 | Ray dẫn hướng tuyến tính | HIWIN / CSK | Đài Loan (Trung Quốc) |
| 2 | Động cơ thủy lực | Justmark | Đài Loan (Trung Quốc) |
| 3 | Thước đo từ (Magnescale) | SIKO | Đức |
| 4 | Bơm thủy lực | Justmark | Đài Loan (Trung Quốc) |
| 5 | Van điện từ thủy lực | ATOS / YUKEN | Ý / Nhật Bản |
| 6 | Van tỷ lệ thủy lực | ATOS | Ý |
| 7 | Lưỡi cưa vòng | LENOX / WIKUS | Mỹ / Đức |
| 8 | Biến tần điều khiển tần số | INVT / INOVANCE | Trung Quốc |
| 9 | Bộ điều khiển lập trình (PLC) | Mitsubishi | Nhật Bản |
| 10 | Động cơ servo | PANASONIC | Nhật Bản |
| 11 | Driver servo | PANASONIC | Nhật Bản |
| 12 | Màn hình cảm ứng (HMI) | Panel | Đài Loan (Trung Quốc) |
