Máy đột – khoan thủy lực CNC cao cấp FIN CM

Máy đột – khoan thủy lực CNC là thiết bị chuyên dụng phục vụ ngành kết cấu thép, chế tạo tháp truyền tải, và công trình xây dựng. Sở hữu khả năng đột lỗ, khoan và taro ren chính xác trên thép tấm hoặc thanh la, đây là giải pháp tối ưu cho các nhà máy cần năng suất cao và tính linh hoạt trong sản xuất.

Mô tả
Đánh giá (0)

✅ Ưu Điểm Nổi Bật – Cấu Hình Đáng Tin Cậy

1. Cấu Hình Khuôn Linh Hoạt – Vừa Đột, Vừa Khắc Ký Tự

Trang bị 3 vị trí khuôn đột – có thể lắp 3 bộ khuôn với 3 đường kính khác nhau, hoặc 2 khuôn + 1 hộp chữ để vừa đột vừa khắc mã trên thép tấm/than la.

2. Thân Máy Dạng Hạng Nặng – Kết Cấu Hàn Bền Bỉ

Thân máy bằng thép tấm chất lượng cao, hàn gia cường vững chắc
Xử lý sơn bề mặt chống gỉ – tăng độ bền và thẩm mỹ công nghiệp cao cấp

3. Hệ Thống CNC 2 Trục Chính Xác – Cơ Cấu Kẹp Di Chuyển Thông Minh

Trục X: di chuyển trái – phải của kẹp
Trục Y: di chuyển trước – sau
Bàn máy CNC chịu lực cao – đảm bảo độ chính xác và ổn định khi cấp phôi

4. Hệ Thống Bôi Trơn Kết Hợp – Hoạt Động Trơn Tru

Bôi trơn tập trung + phân tán kết hợp, đảm bảo các chi tiết chuyển động luôn trong điều kiện tối ưu

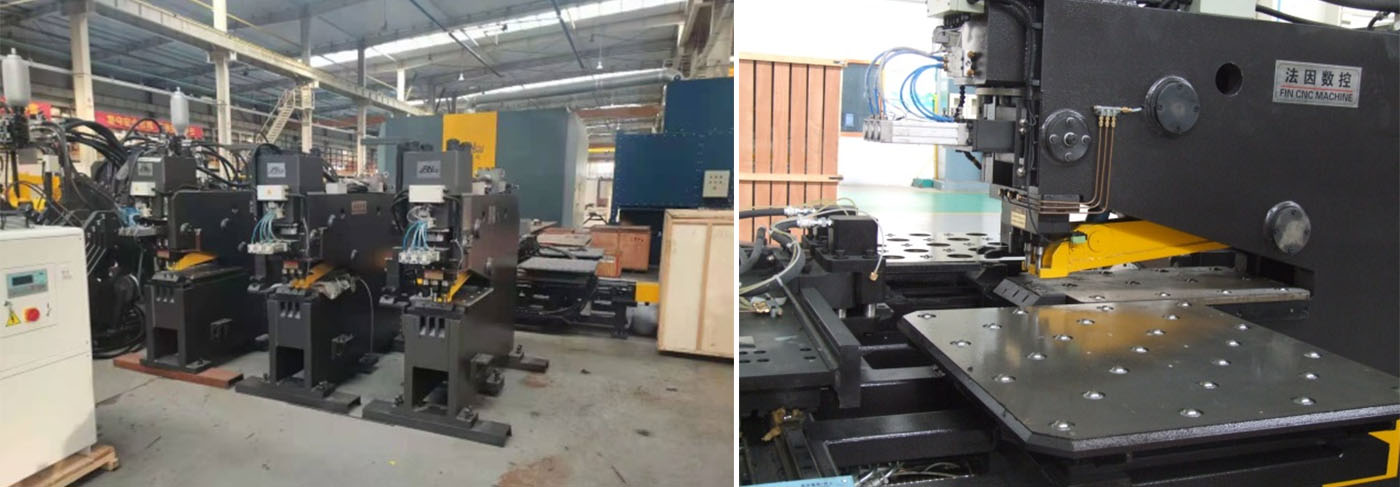

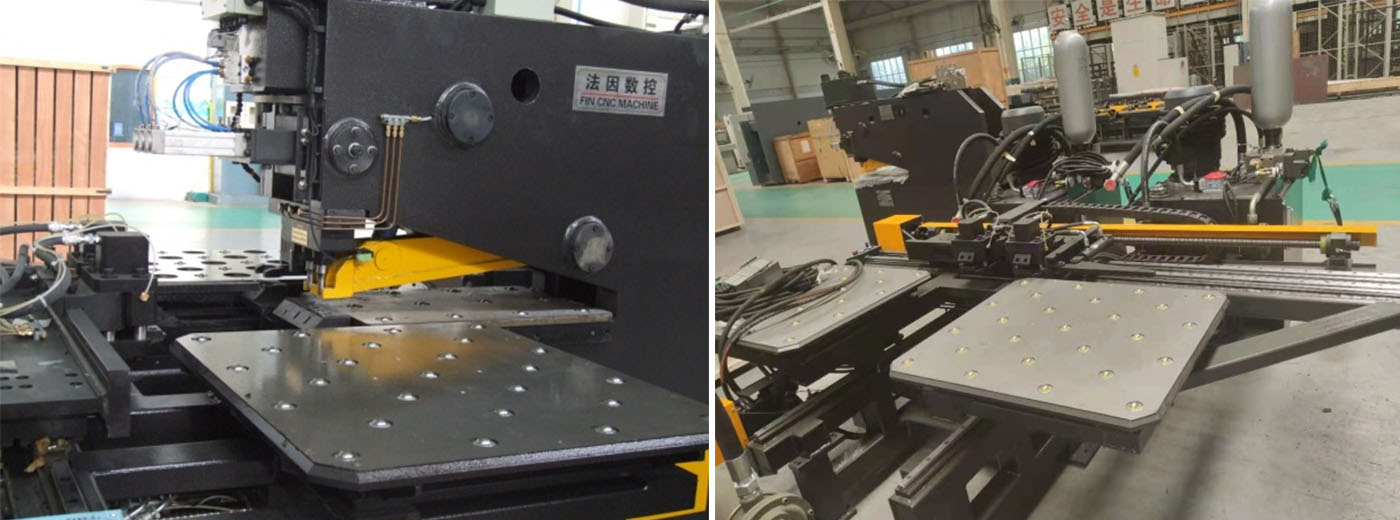

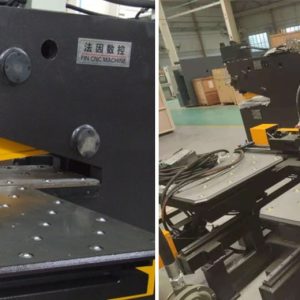

5. Bàn Máy Di Động Gắn Cố Định – Dễ Bảo Trì, Ít Tiếng Ồn

Trang bị bi truyền động đa hướng (con lăn bi) – giảm ma sát khi di chuyển phôi
Ít tiếng ồn, bảo trì đơn giản

6. Kẹp Thủy Lực Mạnh Mẽ – Định Vị Nhanh, Chính Xác

Hai kẹp thủy lực công suất lớn giúp cố định tấm thép nhanh chóng và chắc chắn

7. Giao Diện Điều Khiển Thân Thiện

Máy dùng giao diện tiếng Anh, dễ học – dễ vận hành
Cho phép lập trình đơn giản, phù hợp với người vận hành phổ thông

THÔNG SỐ KỸ THUẬT

NO.	Item	THÔNG SỐ KỸ THUẬT
		PP(D)103B	PP123		PPHD123		PP153		PPHD153
1	Lực đột tối đa	1000KN	1200KN				1500KN
2	Kích thước tấm tối đa	775*1500mm	800*1500mm				775*1500mm	800*1500mm
3	Độ dày tấm gia công	5-25mm
4	Đường kính lỗ đột tối đa	φ25.5mm	Φ30mm
		(16Mn, 20mm thickness, Q235, 25mm thickness)
5	Số vị trí khuôn đột	3
6	Khoảng cách nhỏ nhất từ lỗ đến mép tấm	25mm						30mm
7	Lực đánh dấu tối đa	800kN	1000KN			800KN		1200KN
8	Số lượng và kích thước ký tự	10 (14*10mm)	16(14*10mm)			10 (14×10mm)
9	Đường kính lỗ khoan (nếu có chức năng khoan)	φ16 ~ φ50mm(PPD103B)	φ16 ~ φ40mm			φ16 ~ φ40mm
10	Tốc độ trục chính khi khoan (nếu có)	120-560r/min(PPD103B))	3000r/min			120-560r/min
11	Công suất bơm thủy lực	15KW		22KW		15KW		45KW
12	Công suất động cơ servo trục X và Y	2*2kw
13	Áp lực khí nén × lưu lượng xả	0.5MPa×0.1m³/min
14	Kích thước tổng thể (Dài × Rộng × Cao)	310029882720mm	3.63.22.3m			3.652.72.35mm		3.623.722.4m
15	Trọng lượng máy	About 6500KG	About8200KG			About 9500KG		About12000KG

Danh Sách Linh Kiện Nhập Khẩu – Hiệu Suất Cao, Bền Bỉ

STT	Tên Linh Kiện	Thương Hiệu	Quốc Gia
1	Ray dẫn hướng tuyến tính	HIWIN / PMI	Đài Loan (TQ)
2	Bơm dầu	Albert	Hoa Kỳ
3–6	Van điện từ thủy lực	Atos	Ý
7–9	Van tiết lưu / kiểm tra thủy lực	JUSTMARK	Đài Loan (TQ)
10	Xích dẫn hướng	JFLO	Trung Quốc
11–14	Hệ thống khí (van, xy-lanh, lọc)	CKD / SMC	Nhật Bản
15	Động cơ servo AC	Panasonic	Nhật Bản
16	Bộ điều khiển PLC	Mitsubishi	Nhật Bản
