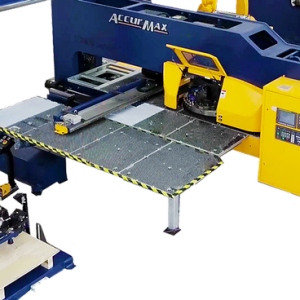

MÁY ĐỘT MÂM XOAY TỐC ĐỘ CAO CANADA ACCURPRESS E200/300 ULTRAL

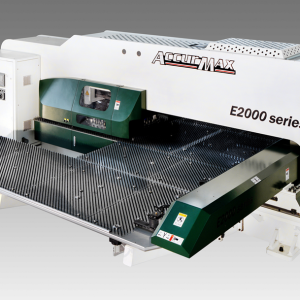

AccurMax – Máy đột CNC servo toàn điện

AccurMax được trang bị hệ thống truyền động servo AC toàn điện trên tất cả các trục, mang lại các ưu điểm vượt trội như tiết kiệm năng lượng, tốc độ cao, mô-men xoắn lớn và gần như không cần bảo trì.

Máy đột AccurMax đáp ứng yêu cầu chính xác cao và độ ổn định cao cho các ứng dụng đột lỗ với thiết kế khung chữ O chịu tải nặng, sử dụng ống lót thay thế bằng thép tôi cứng, chức năng lập chỉ mục tự động linh hoạt, dễ dàng tích hợp nhiều loại dao, đầu turret quay nhanh và hành trình làm việc lớn.

Phạm vi gia công: 1500mm × 5000mm / 2000mm × 5000mm

Nguyên lý truyền động ram (Ram Technology)

Động cơ servo + cơ cấu cơ khí = Nhanh – Mạnh – Kinh tế – Đáng tin cậy

Động cơ servo AC chính truyền động trực tiếp cho ram (đầu đột) thông qua cơ cấu tay quay cơ khí.
Chuyển động lên xuống của ram được điều khiển bằng chuyển động quay thuận và ngược chiều kim đồng hồ của động cơ.

Mô-men xoắn tạo ra đạt 20 – 30 tấn, đủ đáp ứng các yêu cầu đột thép mềm dày đến 6mm.
Hành trình và tốc độ của ram có thể điều chỉnh linh hoạt để phù hợp với nhiều chế độ làm việc khác nhau như:S

• Đột tốc độ cao
• Đột êm
• Tạo hình
• Dập định hình
• Đánh dấu
• Cắt bánh xe, tạo gờ, v.v.

Các chế độ chuyển động của ram

• High speed – Tốc độ cao
• Quiet – Vận hành êm
• Forming – Tạo hình

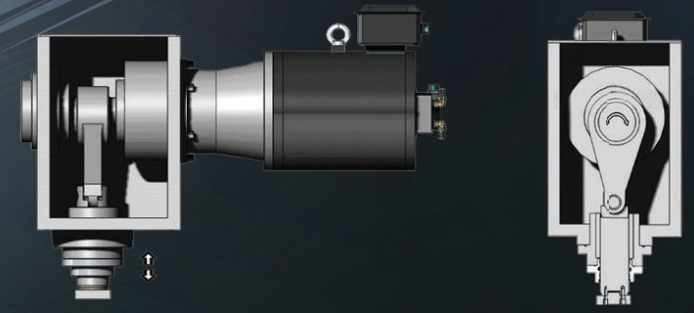

Chi tiết cơ cấu truyền động

Ram được truyền động lên xuống thông qua chuyển động lắc trái – phải của trục khuỷu và thanh truyền. Trục lệch tâm lắc sang trái và phải khi ram ở vị trí điểm chết dưới.

Khung máy (Frame)

Kết cấu khung hàn cứng vững Ủ khử ứng suất toàn bộ Toàn bộ bề mặt được phun bi làm sạch trước khi sơn Toàn bộ khung được gia công trong một lần gá Thiết kế và tính toán bằng phần mềm FEA để đảm bảo độ bền và độ cứng cao Ram dạng kín chịu tải nặng giúp giảm biến dạng Kết cấu khung rộng hơn, tăng độ cứng vững và ổn định theo phương ngang

Bàn làm việc (Working Table)

Thiết kế bàn kiểu cánh (wing-style working table) không chỉ mang lại diện mạo thẩm mỹ cao mà còn tối ưu không gian phía dưới bàn. Bàn được cách âm – giảm chấn, bao gồm bàn chính và các bàn mở rộng hai bên. Các phần bàn di chuyển trên ray dẫn hướng tuyến tính cỡ lớn, giúp vận hành độ ồn rất thấp và đạt độ ổn định tối ưu khi gia công các tấm lớn.

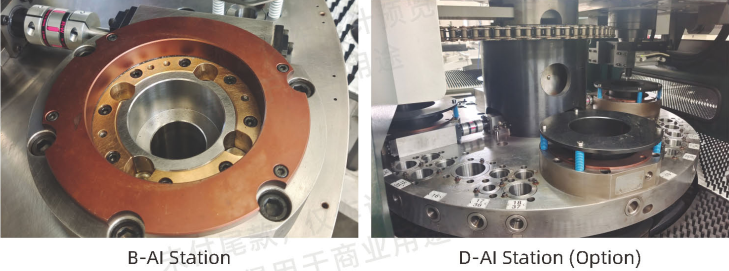

Trạm chia độ tự động (Auto Index Station)

Trạm B-AI Trạm D-AI (Tùy chọn)

• Hệ thống servo AC dẫn động trạm chia độ tự động không độ rơ, đảm bảo dung sai cực kỳ chặt chẽ.
• Trạm Auto-index sử dụng kết cấu trục vít – bánh vít, cho phép đường kính đột tối đa lên đến Ø88.9 mm.
• Hai trạm chia độ tự động B (Ø31.75 mm) được trang bị tiêu chuẩn.
  Các bộ dao đa dụng (multi-tool) có thể mua trực tiếp từ Accurpress hoặc từ nguồn aftermarket.
  Tháp dao có thể cấu hình thêm các trạm A/I bổ sung theo tùy chọn.

Các cấu hình bàn làm việc

Great density brush tabletop  Bàn chải mật độ cao

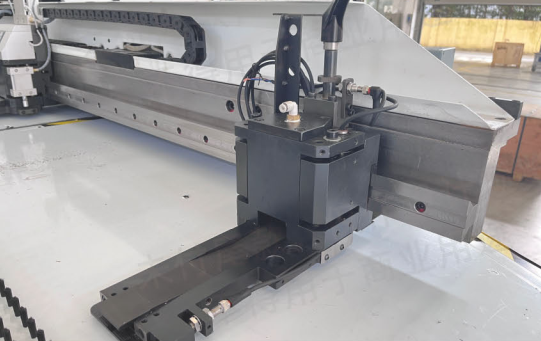

High strength pneumatic floating clamps Kẹp khí nén nổi cường độ cao
Manual clamps Kẹp thủ công

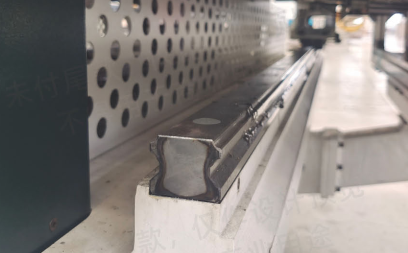

THK oversize linear guides Ray dẫn hướng tuyến tính THK cỡ lớn

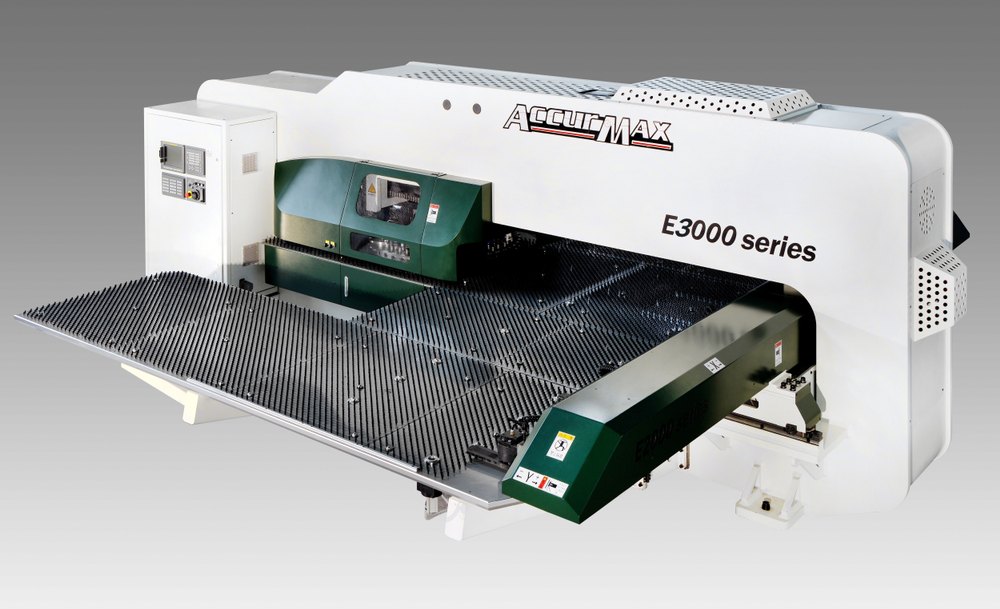

Dòng E3000Mô tả kỹ thuật – E3000 series

• AccurMax được trang bị bàn chải mật độ cao giúp giảm tiếng ồn đáng kể, hạn chế rung động khi dập. Bàn chải chỉ lắp ở khu vực có phôi, các khu vực khác là bàn chải độc lập.
  Bàn toàn bộ bằng chổi (full brush table) là tùy chọn.
• AccurMax sử dụng vít me bi THK, động cơ servo AC do FANUC cung cấp cho tất cả các trục.
  Trục X được thiết kế đặc biệt với kết cấu đỡ quay, giúp giảm thiểu độ võng của vít me bi và tăng độ ổn định tổng thể.
  Các đặc điểm này giúp đạt độ chính xác cao, tốc độ nhanh và độ bền vượt trội.
• Các kẹp khí nén được trang bị hệ thống nổi servo, chế tạo từ hợp kim cao cấp, cho phép tốc độ kẹp nhanh hơn, lực kẹp lớn hơn và khả năng tương thích tốt với các ứng dụng gia công khác nhau.
• AccurMax có hệ thống bôi trơn tự động cho phép điều chỉnh chu kỳ bôi trơn theo chương trình CNC.
  Khi lượng dầu mỡ bôi trơn thấp, hệ thống CNC sẽ phát tín hiệu cảnh báo để nhắc người vận hành bổ sung mỡ.

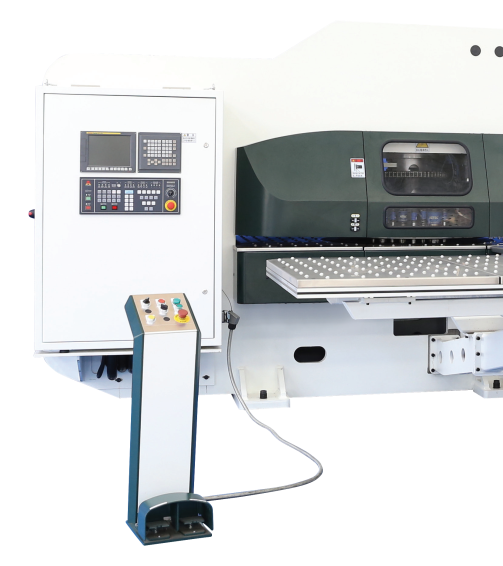

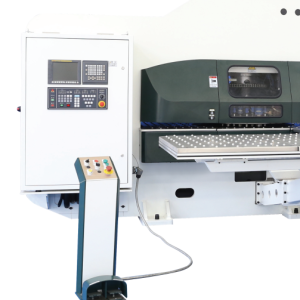

CNC / Lập trình (CNC / Programming)

• Hệ thống CNC PC công nghiệp FANUC đẳng cấp thế giới, sử dụng màn hình LCD TFT màu 10.4″, giao diện HMI tiếng Anh, tích hợp chẩn đoán lỗi, cảnh báo, lập trình G-code, phần mềm lập trình offline, cơ sở dữ liệu đột, giao diện RS232, v.v.

CNCKAD hỗ trợ toàn bộ các quy trình CNC, bao gồm:

• Nhập dữ liệu 3D
• Vẽ CAD
• Nạp dao thủ công hoặc tự động
• Chạy mô phỏng
• Tải lên và tải xuống chương trình G-code
• Tự động tạo báo cáo làm việc
• Giao diện đa ngôn ngữ, thân thiện với người dùng, dễ học và dễ vận hành

Hệ thống FANUC hoàn chỉnh

Toàn bộ gói FANUC, bao gồm:

• Bộ điều khiển
• Động cơ servo
• Driver
• Bo mạch khuếch đại
• → mang lại khả năng tương thích tối ưu và độ ổn định vận hành cao nhất cho toàn bộ hệ thống.

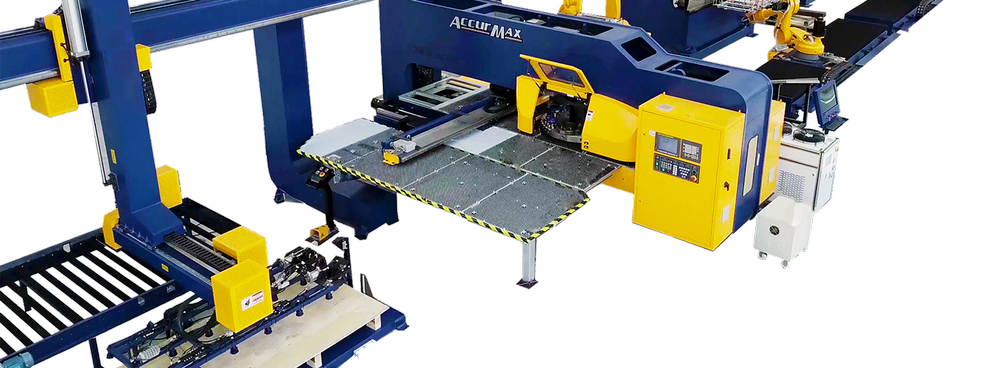

Tùy chọn hệ thống cấp / dỡ phôi tự động

• Đơn nguyên đột tự động Accurpress bao gồm tháp dao AccurMax và hệ thống cấp – dỡ phôi tự động.
• Thiết kế bố trí một bên giúp tiết kiệm không gian, kết cấu gọn, hỗ trợ xếp chồng nguyên liệu và xếp thành phẩm ổn định, phù hợp với kích thước tấm tối đa 1250 × 2500 mm, độ dày tối đa 6.0 mm, tải trọng tối đa 180 kg.
• Thiết bị cấp/dỡ độc lập có thể nạp phôi vào tháp dao thông qua hệ thống hút chân không hai trục, và dỡ phôi hoàn thiện bằng tay robot có cơ cấu kẹp. Thiết kế này giúp nâng cao hiệu suất và rút ngắn chu kỳ gia công.
• Hệ thống cấp/dỡ sử dụng thanh răng và ray dẫn hướng hiệu suất cao, đảm bảo độ chính xác và ổn định.
• Đơn nguyên tự động được tích hợp thiết bị phát hiện vật liệu kép, dùng để tách tấm, tránh hiện tượng dính phôi.

Máy laser sợi AccurMax Fiber

Đặc điểm chính:

• Máy laser sợi AccurMax có đặc trưng kết cấu gọn, hiệu suất cao và dải gia công rộng.
• Máy được phát triển dựa trên máy đột AccurMax, với vùng gia công 2000 × 5000 mm (có định vị lại), tích hợp nguồn laser sợi 2 kW, hành trình 1500 × 5000 mm (không định vị lại), bàn chổi và cơ cấu kẹp khí nén nổi, cho phép liên động trục X/Y.
• Máy kết hợp ưu điểm của máy đột và máy cắt laser, không chỉ thực hiện đột, cắt định hình mà còn có các chức năng như tạo hình, đánh dấu, cán lăn và cắt laser.
• Do đó, máy có phạm vi ứng dụng rộng, khả năng gia công linh hoạt cao. Sau khi kết hợp công nghệ đột và cắt laser, hiệu suất gia công được nâng cao đáng kể.

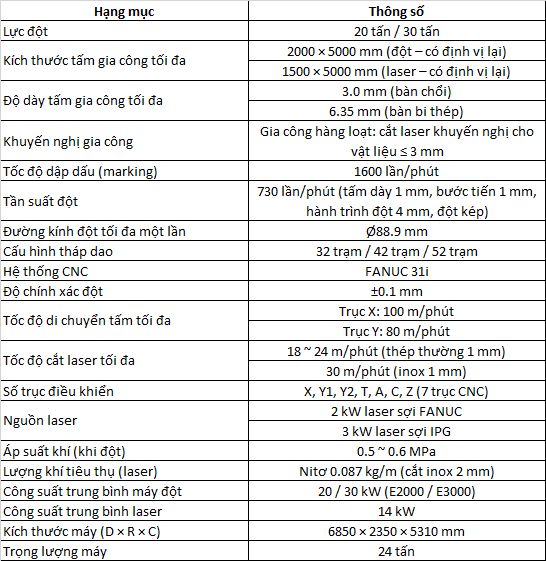

THÔNG SỐ KỸ THUẬT
