Máy hàn dầm H tự động – Giải pháp tối ưu cho kết cấu thép hiện đại
Tính năng nổi bật
- ✅ Điều khiển đồng bộ – vận hành chỉ với một nút bấm
Máy hàn dầm H được thiết kế với hệ thống điều khiển thông minh, cho phép khung gantry và đầu hàn đồng bộ di chuyển chỉ bằng một nút nhấn, giúp vận hành đơn giản, tiết kiệm thời gian cài đặt. - ✅ Chạy ổn định nhờ điều khiển biến tần
Khung máy di chuyển bằng hệ thống truyền động có biến tần, đảm bảo chuyển động mượt mà và ổn định, thích hợp cho cả dây chuyền sản xuất liên tục. - ✅ Hệ thống dò đường hàn cơ khí 3 trục chính xác cao
Trang bị hệ thống tracking ba trục cơ khí giúp theo dõi chính xác đường hàn, phù hợp với dầm H có kích thước nhỏ nhất từ 140 × 140mm đến dầm có khe hở cánh >150mm và chiều sâu đường hàn <500mm (phù hợp cả với dầm ngang & kết cấu nhỏ). - ✅ Cơ cấu dẫn hướng hồ quang độc đáo
Cụm giá dẫn hướng hồ quang và cơ cấu tay hàn dạng xích – đĩa cho phép tay hàn “nổi” lên hoặc hạ xuống linh hoạt, bám sát bề mặt vật liệu và tự bám đường hàn chính xác bằng trọng lực, đảm bảo độ ổn định khi phôi không đồng đều. - ✅ Chức năng hàn tiến – lùi tự động
Giúp tiết kiệm thời gian khi di chuyển mỏ hàn, tăng năng suất đáng kể trong quy trình sản xuất hàng loạt. - ✅ Bộ gá cuộn dây rộng, dễ sử dụng
Phù hợp với cuộn dây từ 50 – 350kg, thao tác thay thế dễ dàng, nâng cao tính linh hoạt khi dùng nhiều loại dây hàn. - ✅ Hệ thống cấp & thu hồi thuốc hàn ổn định
Hệ thống hồi thuốc hoạt động ổn định, sử dụng aptomat ABB chính hãng để bảo vệ động cơ khỏi quá tải và ngắn mạch, đảm bảo an toàn và độ bền cao.

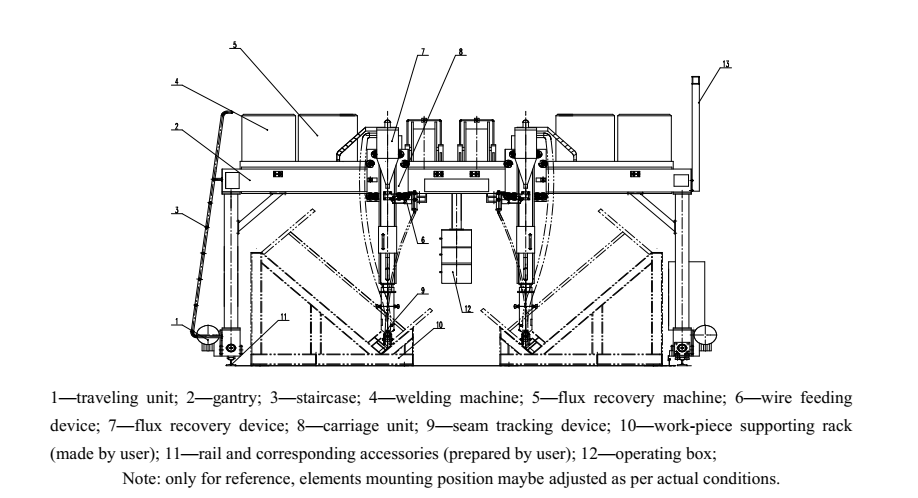

Thông số kỹ thuật chính – Máy hàn dầm H dạng cổng
Máy hàn dầm H dạng cổng được thiết kế để thực hiện hàn góc dưới lớp thuốc (SAW) với độ chính xác cao, tốc độ ổn định và phù hợp nhiều loại dầm trong sản xuất kết cấu thép.
| Model | Khoảng cách ray (mm) | Kiểu điều khiển | Chiều cao bản bụng (mm) | Chiều rộng bản cánh (mm) | Chiều dài phôi phù hợp (mm) | Tốc độ hàn (m/phút) | Công suất máy (kW) |
|---|---|---|---|---|---|---|---|
| 4000 | 4000 | Điều khiển giữa | 160 – 1200 | 140 – 800 | 4000 – 15000 | 0.24 – 2.4 | 9 |
| Điều khiển bên | 160 – 1500 | 140 – 800 | 4000 – 15000 | 0.24 – 2.4 | 9 | ||
| LHA 5000 | 5000 | Điều khiển giữa | 160 – 2000 | 140 – 800 | 4000 – 15000 | 0.24 – 2.4 | 9.7 |
| Điều khiển bên | 160 – 2000 | 140 – 800 | 4000 – 15000 | 0.24 – 2.4 | 9.7 | ||
| LHA 5500 | 5500 | Điều khiển giữa | 160 – 2200 | 140 – 800 | 4000 – 15000 | 0.24 – 2.4 | 9.7 |
| Điều khiển bên | 160 – 2500 | 140 – 800 | 4000 – 15000 | 0.24 – 2.4 | 9.7 | ||
| LHT 1600 | 1600 | Điều khiển giữa | 160 – 2500 | 140 – 800 | 4000 – 15000 | 0.24 – 2.4 | 9 |
| LHC 1150 | 1150 | Điều khiển bên | 160 – 2000 | 140 – 800 | 4000 – 15000 | 0.24 – 2.4 | 4.6 (không bao gồm nguồn hàn) |

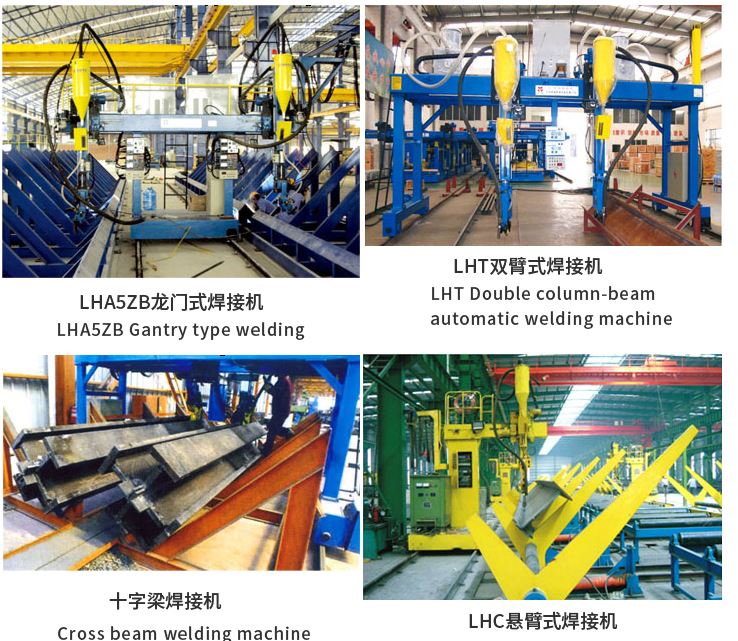

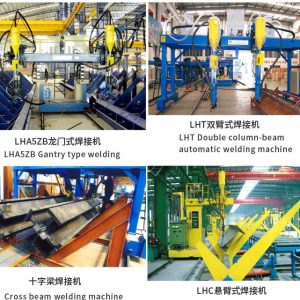

Gợi ý lựa chọn model phù hợp
- Model 4000 / LHC 1150: Phù hợp xưởng nhỏ, nhu cầu hàn tiêu chuẩn, tiết kiệm chi phí.
- Model LHA 5000 / 5500: Dành cho xưởng kết cấu thép vừa và lớn, gá dầm cao đến 2.5m.
- Model LHT 1600: Phù hợp khi cần linh hoạt cao nhưng vẫn giữ độ ổn định khi làm việc với dầm lớn.
