Đặc điểm nổi bật:
- Công nghệ điều khiển độ sâu ngấu độc quyền cho phép điều chỉnh độ thấu sâu mà không cần thay đổi dòng hàn (ngoại trừ model ZD7-630HA Pro).
- Sử dụng công nghệ điều khiển pha song song đồng bộ (trừ ZD7-630HA Pro) với tần số đầu ra lên tới 80kHz, giúp dòng và điện áp có độ gợn thấp, đảm bảo đường hàn đều và chất lượng cao.
- IGBT và các linh kiện chính được thiết kế với biên độ hoạt động lớn, làm việc ở nhiệt độ thấp hơn, giúp tăng độ ổn định và độ bền khi vận hành liên tục.

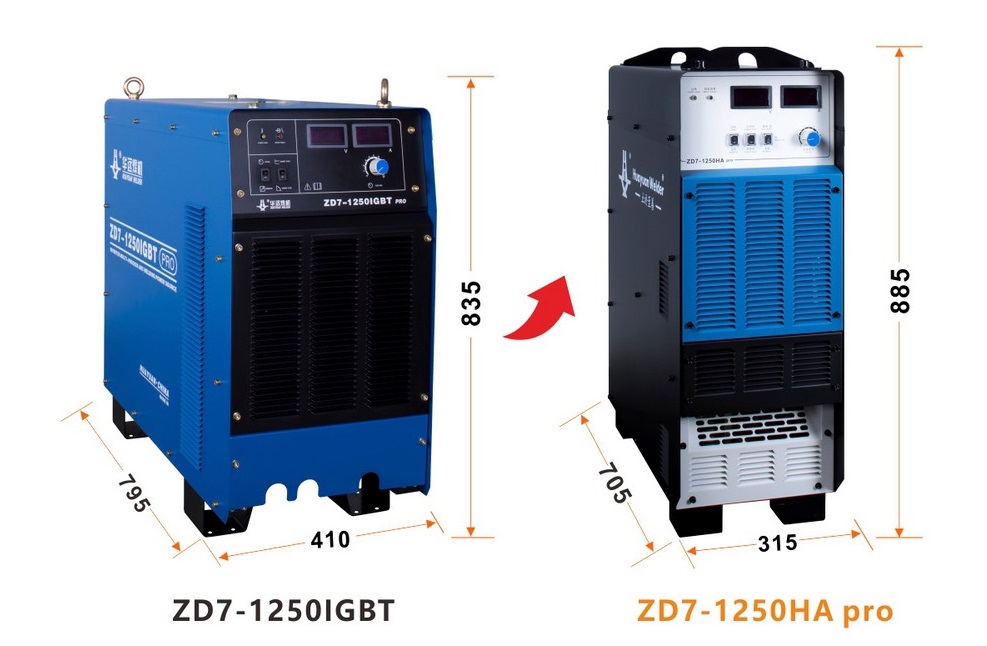

- Nâng cấp từ dòng ZD7-HA cũ, giúp giảm kích thước tổng thể và nâng cao hiệu suất hàn.
- Chu kỳ làm việc 100% ở 40°C, lý tưởng cho ứng dụng công nghiệp nặng.
- Có thể lựa chọn đặc tính hồ quang dạng điện áp phẳng hoặc giảm dần, linh hoạt cho từng quy trình hàn.
- Nguồn hàn đa chức năng, phù hợp với nhiều quy trình:

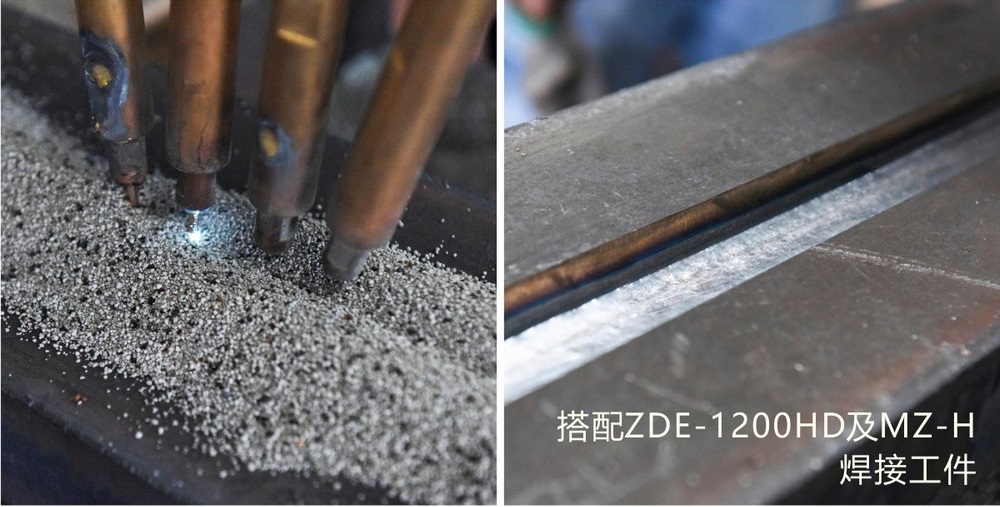

- Hàn hồ quang chìm (SAW)
- Hàn dây lõi thuốc
- Hàn que thủ công (MMA)
- Đục rãnh bằng hồ quang carbon
- Hàn điện xỉ (Electroslag welding)
- Cấp bảo vệ IP23S, đảm bảo an toàn trong môi trường công nghiệp có độ ẩm và bụi.
- Tích hợp chức năng bảo vệ quá nhiệt và thấp áp, tăng tính an toàn và độ ổn định khi sử dụng.
Thông số kỹ thuật – Nguồn hàn ZD7-HA Pro Series
| Hạng mục | Đơn vị | ZD7-630HA Pro | ZD7-1000HA Pro | ZD7-1250HA Pro | ZD7-1600HA Pro |
|---|---|---|---|---|---|
| Nguồn vào | V/Hz | 3~380 ±10% 50/60 | 3~380 ±10% 50/60 | 3~380 ±10% 50/60 | 3~380 ±10% 50/60 |
| Công suất đầu vào định mức | kVA | 35.3 | 54.5 | 70.5 | 105 |
| Dòng vào định mức | A | 53 | 77 | 100 | 150 |
| Dòng ra định mức | A | 630 | 1000 | 1250 | 1600 |
| Điện áp ra định mức | V | 44 | 44 | 44 | 44 |
| Điện áp không tải định mức | V | 80 | 84 | 84 | 84 |
| Chu kỳ làm việc định mức | – | 100% (40°C) | 100% (40°C) | 100% (40°C) | 100% (40°C) |
| Hiệu suất | – | 90.6% | 91.7% | 91.4% | 91% |
| Hệ số công suất | – | 0.87 | 0.88 | 0.86 | 0.74 |
| Dải điều chỉnh dòng ra | A | 60 ~ 630 | 100 ~ 1000 | 100 ~ 1250 | 100 ~ 1600 |
| Điều chỉnh độ thấu sâu | – | – | Shallow, Standard, Deep | Shallow, Standard, Deep | Shallow, Standard, Deep |
| Phương thức làm mát | – | Làm mát bằng gió | Làm mát bằng gió | Làm mát bằng gió | Làm mát bằng gió |
| Cấp cách điện | – | F | F | F | F |
| Cấp bảo vệ | – | IP23S | IP23S | IP23S | IP23S |
| Kích thước (D×R×C) | mm | 640 × 290 × 590 | 705 × 315 × 885 | 705 × 315 × 885 | 850 × 395 × 1050 |
| Khối lượng tịnh | kg | 40 | 76 | 78 | 140 |

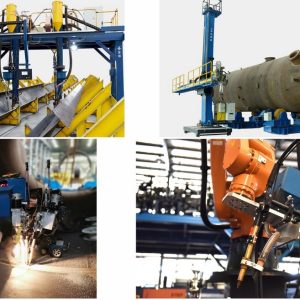

Ứng dụng sản phẩm

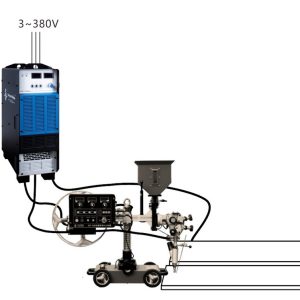

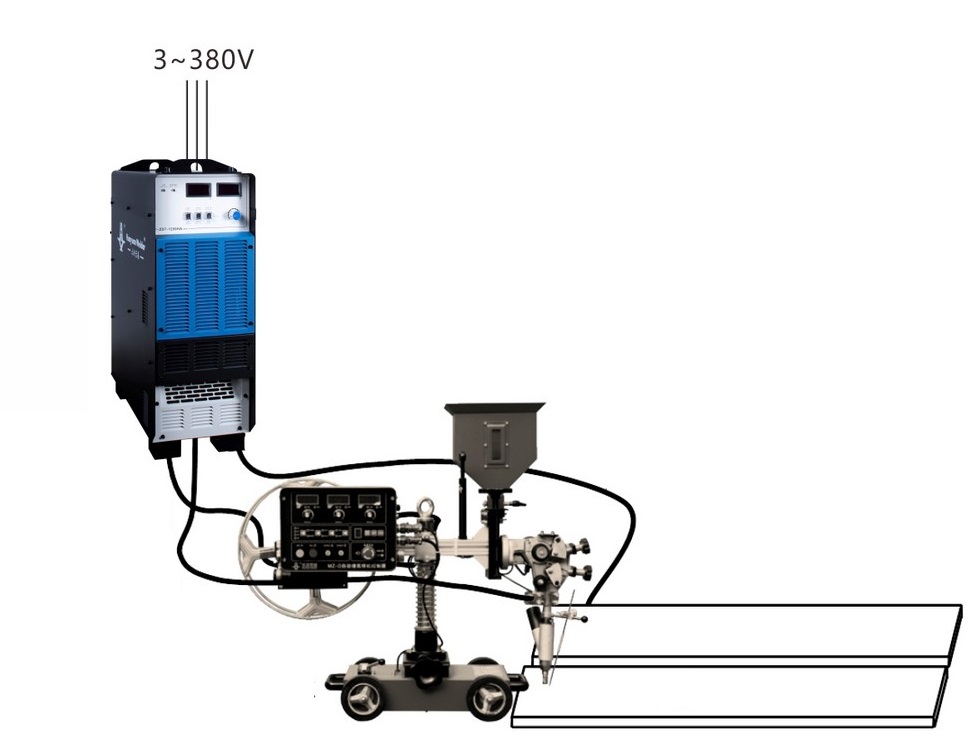

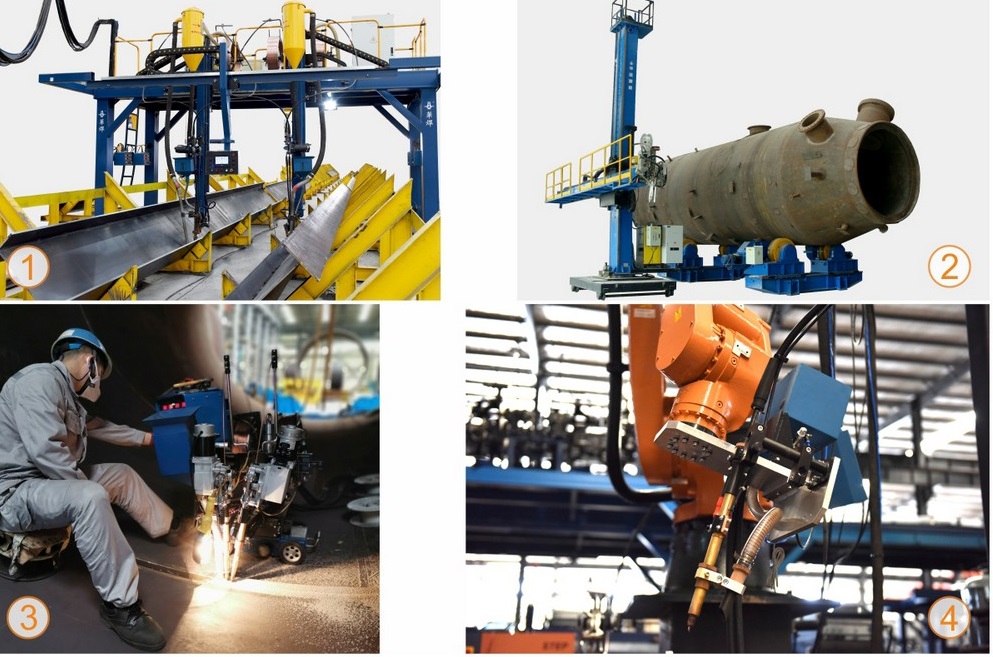

Nguồn hàn đa chức năng biến tần dòng ZD7-HA Pro có thể sử dụng cho các quy trình như:
hàn hồ quang chìm tự động, hàn điện xỉ, đục rãnh hồ quang carbon và hàn tay (MMA).
Sản phẩm chủ yếu dùng để hàn thép cacbon, thép hợp kim, thép không gỉ và các vật liệu tương tự.
